Cómo dimensionar un chiller para tu proyecto
Un chiller se dimensiona a partir de la carga frigorífica real que tiene que remover el sistema, no por una regla aproximada. El camino es calcular la carga térmica en kW o BTU/h, convertirla a toneladas de refrigeración (TR) y después corregirla según las condiciones de diseño. Elegir bien el tamaño es lo que define que el equipo trabaje eficiente: un chiller sobredimensionado cicla mal y consume de más, y uno chico no llega a cubrir la demanda.

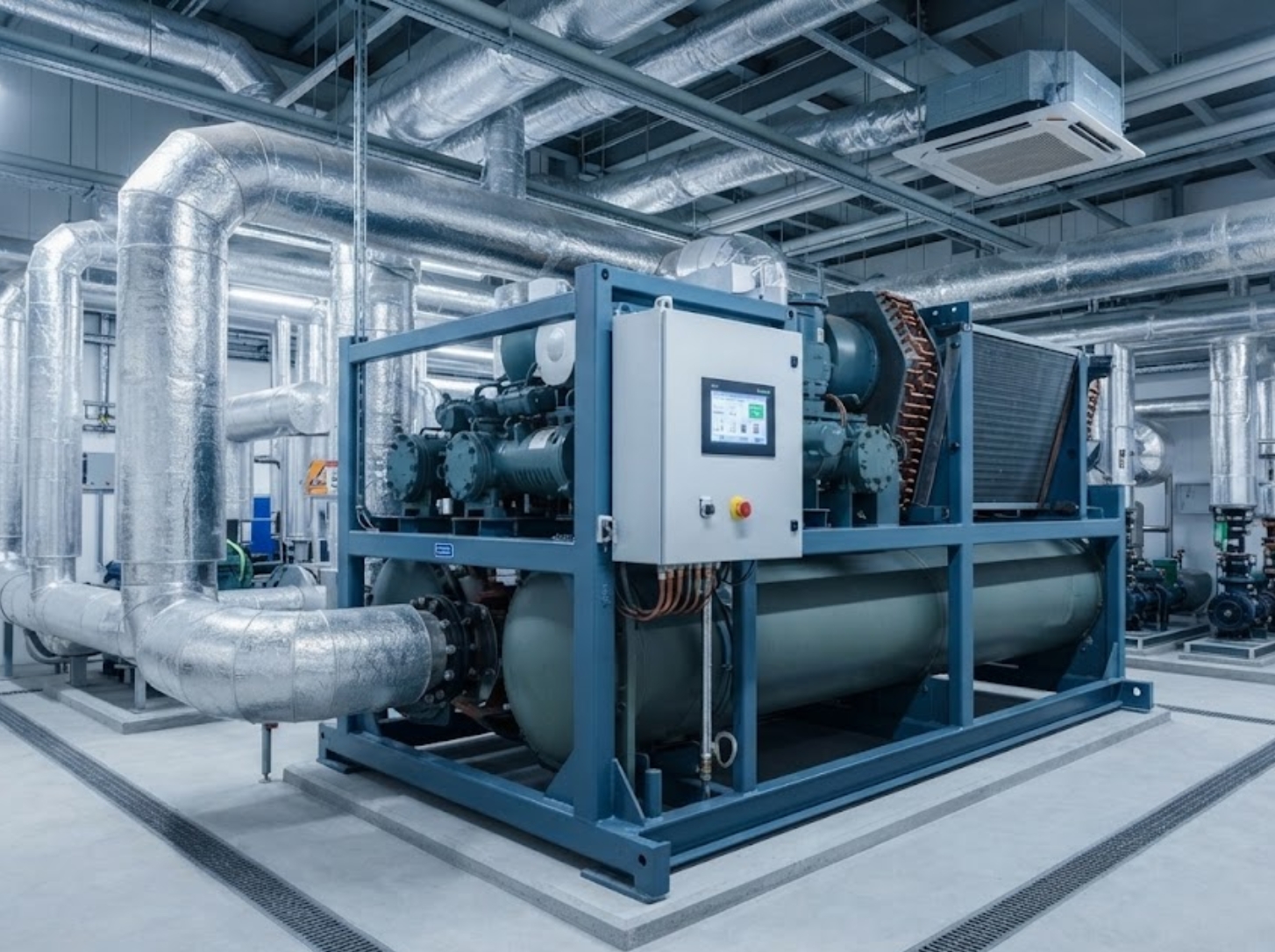

La unidad base: la tonelada de refrigeración
En climatización, la capacidad de frío se suele expresar en toneladas de refrigeración (TR). La referencia es que 1 TR equivale a 12.000 BTU/h o 3,517 kW de capacidad frigorífica. Con eso, si conocés la carga térmica total, la conversión es directa: TR = kW / 3,517.
Por ejemplo, un edificio con una carga pico de 700 kW necesita una capacidad base de alrededor de 199 TR (700 dividido 3,517). Ese número es el punto de partida, no el valor final.
Se trabaja con TR porque es un lenguaje común entre proyectistas y fabricantes: permite comparar equipos de distintas marcas y traducir la carga del edificio a un tamaño de máquina concreto. Pero conviene tener claro que la TR es una referencia de capacidad, no una medida de cuánto va a consumir el equipo: eso lo define la eficiencia (COP, EER, IPLV) del chiller elegido.
Los métodos de cálculo de la carga
Hay tres formas habituales de estimar la capacidad que hace falta, y suelen combinarse:
- Por balance térmico del edificio o proceso: sumar las ganancias de calor por la envolvente, la ocupación, la iluminación, los equipos, la ventilación y los procesos.
- Por caudal y salto térmico del agua helada: a partir del caudal de agua y la diferencia de temperatura entre ida y retorno.
- Por cargas puntuales de proceso: hornos, reactores, extrusoras, compresores, servidores o cualquier equipo con un calor conocido a disipar.
Para agua helada, una fórmula muy usada en sistema métrico es: Q (kW) ≈ caudal (L/s) × 4,18 × ΔT (°C). Y si ya se tiene la carga en kW, se pasa a TR dividiendo por 3,517. El ΔT es la diferencia de temperatura entre el agua que sale del chiller y la que vuelve; junto con el caudal, define cuánto calor está moviendo el sistema.
Edificios vs. industria: no se calcula igual
En edificios, el dimensionamiento parte de cargas simultáneas, perfiles horarios y ventilación exterior, prestando atención a la diversidad de uso: no todos los ambientes piden frío al mismo tiempo. Considerar esa simultaneidad evita elegir un equipo más grande que la demanda real que va a existir en cualquier momento dado.
En la industria manda el proceso. El chiller tiene que cubrir la carga continua o cíclica del equipo, y muchas veces conviene diseñar con redundancia (por ejemplo N+1) o con varias etapas, para no depender de una sola máquina y evitar sobredimensionar.
Las correcciones que evitan errores
La capacidad nominal del catálogo no siempre es la capacidad útil en obra. Hay que corregir el valor a las condiciones reales de diseño:
- En chillers enfriados por aire, la temperatura ambiente alta reduce la capacidad disponible.
- En agua helada con glicol, baja el calor específico del fluido, y eso hay que compensarlo.
- El ensuciamiento del intercambiador penaliza el rendimiento con el tiempo.
Por eso la selección final se hace con la capacidad corregida a las condiciones de diseño, no con el dato de placa. Una secuencia práctica: calcular la carga máxima, pasarla a TR, agregar un margen técnico solo si hace falta, corregir por ambiente, temperatura del agua y glicol, y recién ahí elegir el chiller cuya capacidad corregida cubra la demanda.
Este último punto es el que más errores evita en obra: dos chillers con la misma capacidad de placa pueden entregar frío distinto según la temperatura ambiente del lugar, el uso de glicol en el agua o el estado de limpieza de sus intercambiadores. Elegir contra las curvas del fabricante, con la capacidad corregida a las condiciones reales, es lo que separa un dimensionamiento serio de una estimación optimista.
Preguntas frecuentes
¿Cómo se calcula la capacidad de un chiller?
Se calcula la carga térmica total del sistema en kW o BTU/h, se la convierte a toneladas de refrigeración (1 TR = 12.000 BTU/h = 3,517 kW) y después se corrige por las condiciones reales de diseño: temperatura ambiente, glicol y ensuciamiento.
¿Qué es una tonelada de refrigeración?
Es la unidad con la que se mide la capacidad de frío. Una tonelada de refrigeración equivale a 12.000 BTU/h o 3,517 kW. Sirve para dimensionar y comparar equipos.
¿Es malo sobredimensionar un chiller?
Sí. Un chiller demasiado grande para la carga cicla mal (arranca y para seguido), consume de más y se desgasta antes. Por eso conviene dimensionar con la carga real corregida y no “por las dudas” elegir uno más grande.
¿Puedo dimensionar un chiller por metros cuadrados?
No es lo recomendable. La superficie es solo una parte: la carga real depende de la ocupación, los equipos, la ventilación, la orientación y, en la industria, del proceso. El cálculo serio parte de un balance térmico, no de una regla por metro cuadrado.
¿Qué datos necesito para que me dimensionen un chiller?
Cuanta más información, mejor: planos o superficies, uso del espacio, cantidad de personas, equipos internos que generan calor, horarios de ocupación y, en la industria, los datos del proceso a enfriar. Con eso se arma el balance térmico y se elige el equipo corregido a las condiciones reales.
